SITA CleanoSpector

Logo SITA CleanoSpector

Ručný prístroj určený na bezkontaktnú kontrolu čistoty povrchov, obľúbený v odvetviach, ako je automobilový a letecký priemysel či medicínske technológie. Prístroj deteguje kontaminanty (oleje, tuky a mazivá) na povrchoch pomocou intenzity fluorescencie. Vyznačuje sa prenosnosťou, jednoduchou obsluhou a robustnosťou, čo umožňuje jeho flexibilné použitie vo výrobe i laboratóriách. Podporuje kontrolu kvality pri lepení, nanášaní povrchových úprav a zváraní.

Softvér SITA-ProcessLog poskytuje pokročilú správu údajov a jednoduchú tvorbu reportov.

SITA CleanoSpector

Produktové video

Detailný popis
SITA CleanoSpector

Technológia

Intenzita fluorescencie v RFU

Oblasti použitia

Kontrola čistoty pred lepením, natieraním, povrchovými úpravami, zváraním, tvrdením atď.

Odvetvia

Automobilový priemysel, strojárstvo, medicínske a elektrotechnické technológie, letecký priemysel

Meranie

Bezkontaktné, nedeštruktívne, s možnosťou inline merania a citlivosti na hrúbku.

Monitoring čistoty

SITA štandardy fluorescencie

Použitie

Detekcia zvyškov oleja, tuku, chladiaceho maziva, deliaceho prostriedku na kovových, keramických a sklenených dieloch.

Merací princíp

SITA CleanoSpector využíva fluorescenčný princíp na detekciu organických látok – kontaminácia pri expozícii UV svetlom fluoreskuje, pričom intenzita zodpovedá hrúbke znečistenia, meraná v RFU. Čím nižšia hodnota v RFU, tým čistejší povrch.

Aplikácie
SITA CleanoSpector

SITA CleanoSpector sa úspešne využíva viac ako 15 rokov na kontrolu čistoty v rôznych priemyselných odvetviach.

SITA CleanoSpector

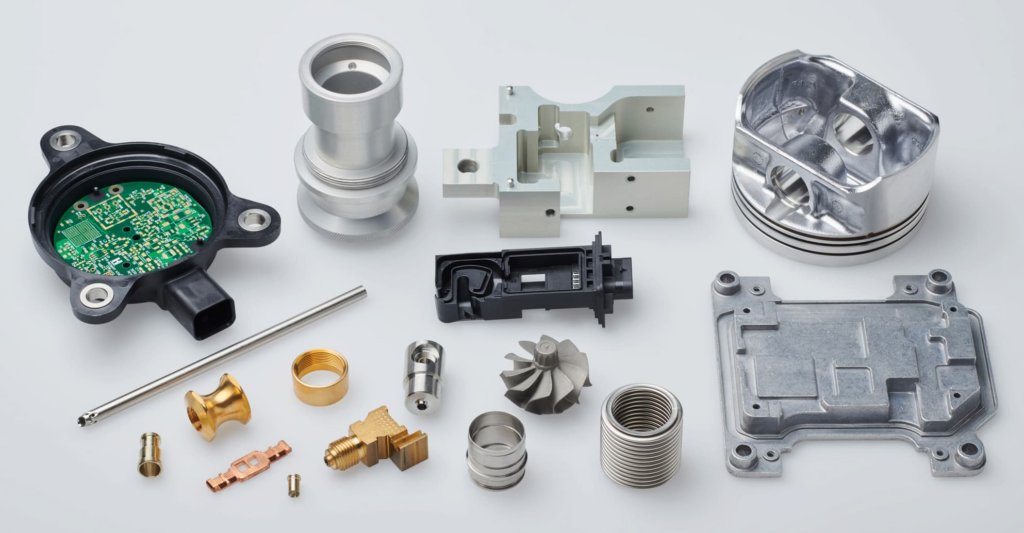

Zariadenie je vhodné pre:

  • Kontrolu čistoty kovových dielov po procese úpravy
  • Inšpekciu funkčných povrchov po selektívnom čistení (laserové čistenie, CO2 snehové tryskanie)
  • Kontrolu zvyškov deliaceho prostriedku na odliatkoch z hliníka pred lepením
  • Monitoring čistoty ozubených súčiastok pred laserovým zváraním
  • Detekciu filmových kontaminácií v medicínskej alebo vákuovej technológii
  • Kontrolu hrúbky vrstvy antikoróznych olejov a základných náterov
SITA CleanoSpector

Princíp merania

SITA CleanoSpector

Metóda merania v SITA CleanoSpector využíva schopnosť organických látok fluoreskovať. UV svetlo je sústredené a nasmerované na povrch, kde kontaminácia začne fluoreskovať. Intenzita tejto fluorescencie závisí od hrúbky vrstvy kontaminácie a meria sa v jednotkách RFU (Relatívna jednotka fluorescencie). Nižšie hodnoty RFU znamenajú vyššiu čistotu povrchu.

Technické dáta

INTENZITA FLUORESCENCIE

Merací rozsah 0…2 000 RFU (relatívne fluorescenčné jednotky)
Odchýlka pri meraní max. 0,5 % z meracieho rozsahu
Rozlíšenie 0,1 RFU

Parametre senzora

Excitácia 365 nm, max. 150 mW
Detekcia* 460 nm
Rozmer jedného meracieho bodu* D=1 mm
Vzdialenosť merania* 4,7 mm
* štandardné hodnoty

Čistota

Merací rozsah 0…100 %
Rozlíšenie 0,1 %

Hrúbka vrstvy

Merací rozsah definovaný používateľom

Napájanie

Li-Ion batéria 3,6 V / 1 950 mAh, min. 8 h prevádzky
Sieťový adaptér / USB 100…240 V / 5 V
Príkon max. 2,5 W

Všeobecné údaje

USB Prenos dát
Displej LCD, podsvietenie
Počet profilov 254
Pamäť 8 000 meraní na profil
Rozmery (V × Š × H) Ručné zariadenie: 129 × 82 × 48 mm, hlava senzora: 95 × 50 × 30 mm
Hmotnosť (zariadenie) 530 g

SOFTVÉR SITA-PROCESSLOG

Voliteľný softvér SITA-ProcessLog umožňuje pohodlný prístup k funkciám a údajom zariadenia SITA CleanoSpector prostredníctvom PC.

SITA CleanoSpector

Tento softvér zjednodušuje analýzu a dokumentáciu pre efektívnu kontrolu kvality.

Kľúčové funkcie zahŕňajú:

  • Riadená inšpekcia povrchov dielov s grafickým znázornením meracích bodov
  • Dokumentácia a hodnotenie čistoty dielov
  • Správa a analýza uložených meracích hodnôt
  • Rýchla príprava protokolov a správ z meraní
  • Ovládanie merania cez PC
  • Jednoduché vytváranie a správa meracích profilov

PRÍSLUŠENSTVO

Jednotlivé príslušenstvo na bezkontaktné meranie čistoty, dištančné podložky pre rôzne geometrie dielov ako aj príslušenstvo na kontrolu zariadení a čistenie optiky snímača nájdete v našej brožúre.

Časté otázky ku kontrole čistoty povrchu prístrojom SITA CleanoSpector

Prečo sa lak alebo lepidlo odlupuje, hoci diel vyzerá čistý?

Najčastejšou príčinou je tenký film oleja, chladiacej emulzie alebo deliaceho prostriedku, ktorý nie je viditeľný okom. CleanoSpector tento film deteguje UV fluorescenciou (excitácia 365 nm, detekcia 460 nm) a dá vám číselnú hodnotu v RFU, podľa ktorej viete povoliť alebo zastaviť ďalšie spracovanie.

Čo všetko CleanoSpector zistí a čo nie?

Zistí organické filmy, ktoré fluoreskujú: oleje, mazivá, chladiace emulzie, deliace prostriedky, zvyšky konzervácie a niektoré čistiace prostriedky. Nezistí anorganické soli ani častice – na časticovú (partikulárnu) čistotu podľa VDA 19.1 slúžia iné metódy. CleanoSpector rieši filmickú čistotu.

Ako stanovím limitnú hodnotu „diel je dostatočne čistý“?

Zmerajte referenčné diely: čistý diel po správnom procese a diely, pri ktorých došlo k reklamácii priľnavosti. Rozdiel hodnôt RFU určí váš limit; typicky sa potom stanoví zelená, žltá a červená zóna. Pri uvedení prístroja limity nastavíme spolu s vami podľa vášho procesu lakovania, lepenia alebo zvárania.

Ako rýchle je meranie a kde sa dá použiť?

Jedno meranie trvá sekundy, prístroj váži 530 g a meria bod s priemerom 1 mm priamo na dieli – pri linke, na vstupnej kontrole alebo v laboratóriu. Rozsah je 0 – 2 000 RFU s presnosťou 0,5 % z rozsahu. Nepotrebujete rozpúšťadlá ani prípravu vzorky.

Nahrádza CleanoSpector testovacie atramenty alebo vodný test?

Testovacie atramenty a test rozlievania vody hodnotia zmáčavosť subjektívne a môžu diel kontaminovať. CleanoSpector dáva objektívnu, dokumentovateľnú hodnotu a nepoškodzuje povrch, preto sa používa ako nástroj kontroly kvality v automobilovom priemysle, strojárstve, medicínskej technike a leteckom priemysle.

Súvisiace riešenie: Čistota dielov pred lakovaním a lepením

PUBLIKÁCIE

  • Den Reinigungsprozess beherrschen
  • Prozessqualität beim Reinigen sichern
  • Filmische Verunreinigungen zuverlässig detektieren
  • Beschichtungsqualität effizient sichern
  • Grenzwertbildung für hinreichende Bauteilsauberkeit
  • Neue Prozessführungsstrategien – Qualität erzeugen statt erprüfen
  • Ressourceneffizienz und Prozesssicherheit – Prozessoptimierung durch kontinuierliche Badüberwachung
  • Optimierte Fluoreszenzmesstechnik – Sauberkeitskontrolle direkt am Prozess
  • Optimierte Prüftechnik zur Qualitätskontrolle nach dem Reinigen und Aktivieren
  • Qualitätsrelevante Einflussgrößen definieren und überwachen – Sichern der Bauteilsauberkeit im prozessorientierten Ansatz
  • Stand der Technik und Entwicklungstendenzen zur Prozessführung in der industriellen Reinigung
