CHARAKTERISTIKA

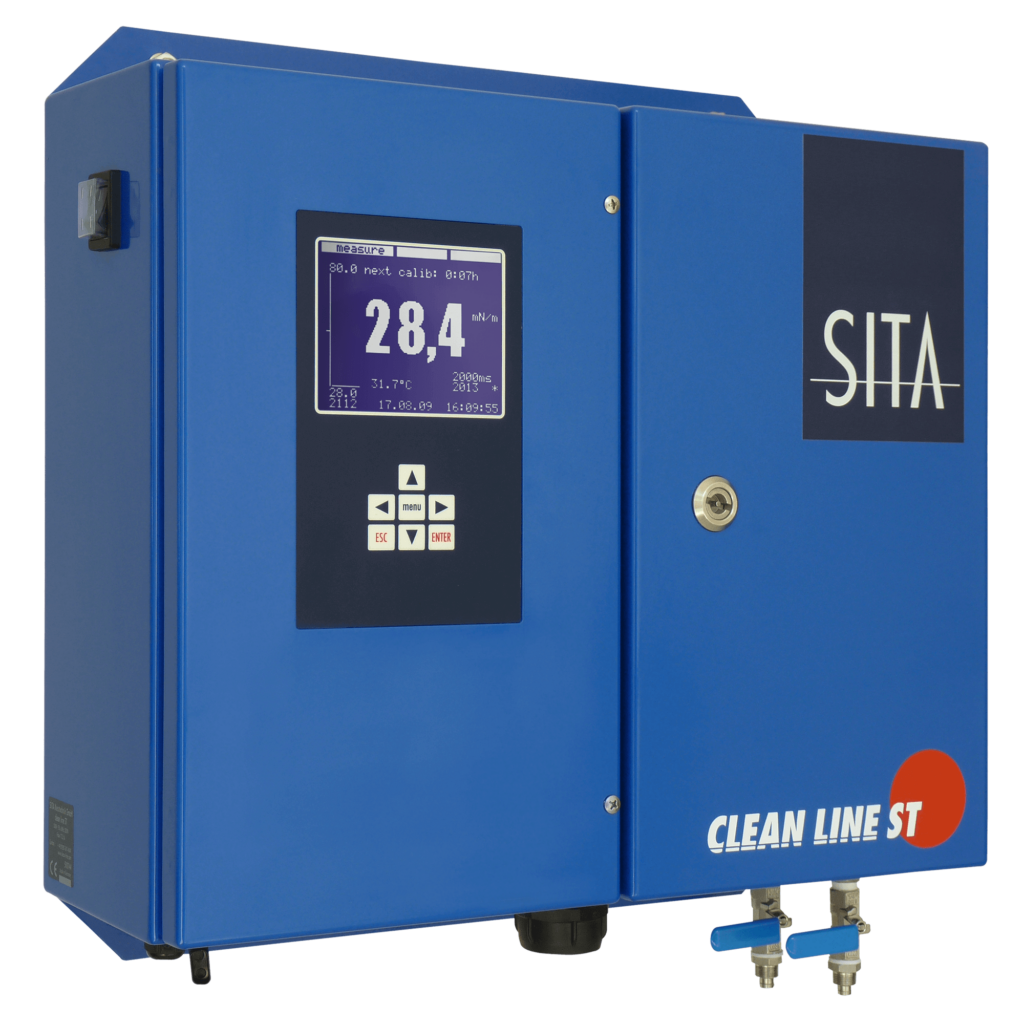

Procesný tenziometer SITA clean line ST automaticky meria povrchové napätie procesných kvapalín používaných v rôznych priemyselných odvetviach, ako je čistenie dielov, povrchové technológie, polovodičový a fotovoltaický priemysel a chemický priemysel.
Tento prístroj meria a dokumentuje povrchové napätie ako procesný parameter a tým aj koncentráciu povrchovo aktívnych látok (napríklad tenzidov, zmáčadiel a rozpúšťadiel) priamo v procese. Pri pripojení k riadiacemu systému zariadenia dokáže automaticky dávkovať aktívne látky podľa spotreby.

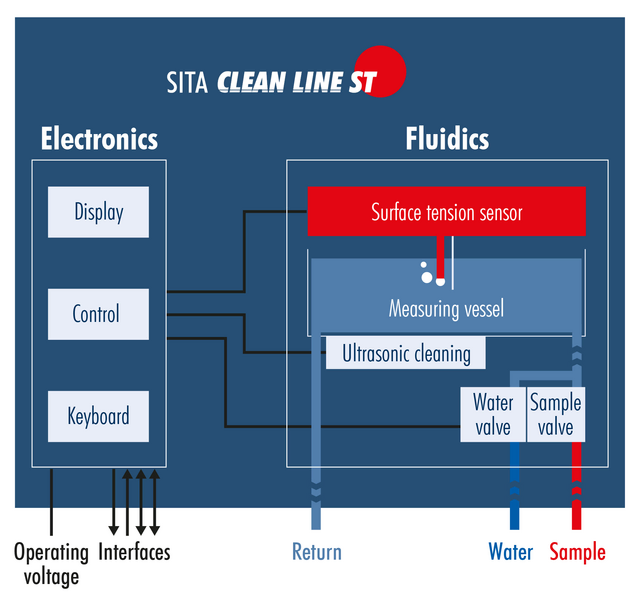

Procesný tenziometer SITA clean line ST je plne automatizovaný a zahŕňa:
- Spracovanie procesnej kvapaliny
- Funkciu samočistenia
- Kalibráciu senzora povrchového napätia
- Samodiagnostiku vrátane indikácie chýb a ich zaznamenávania
Vzorka procesnej kvapaliny sa môže opätovne viesť späť do procesu alebo vyradiť. Nie je potrebné žiadne ďalšie vybavenie okrem prívodu vody.
Inžinieri aplikácií SITA vyvinú optimálne a prispôsobené riešenie SITA clean line na základe analýzy vášho procesu a zariadenia.
Aplikácie
SITA clean line ST
Kontinuálne monitorovanie a dávkovanie podľa spotreby:
- Tenzid v čistiacich kúpeľoch na čistenie priemyselných dielov pre spoločnosti v strojárstve, automobilovom priemysle, elektrotechnike a mikroelektronike
- Koncentrácia IPA (izopropylalkoholu) v texturovacích kúpeľoch pre kremíkové doštičky v fotovoltaickom priemysle
- Koncentrácia zmáčadla v roztokoch vývojok pre litografické procesy v polovodičovom priemysle

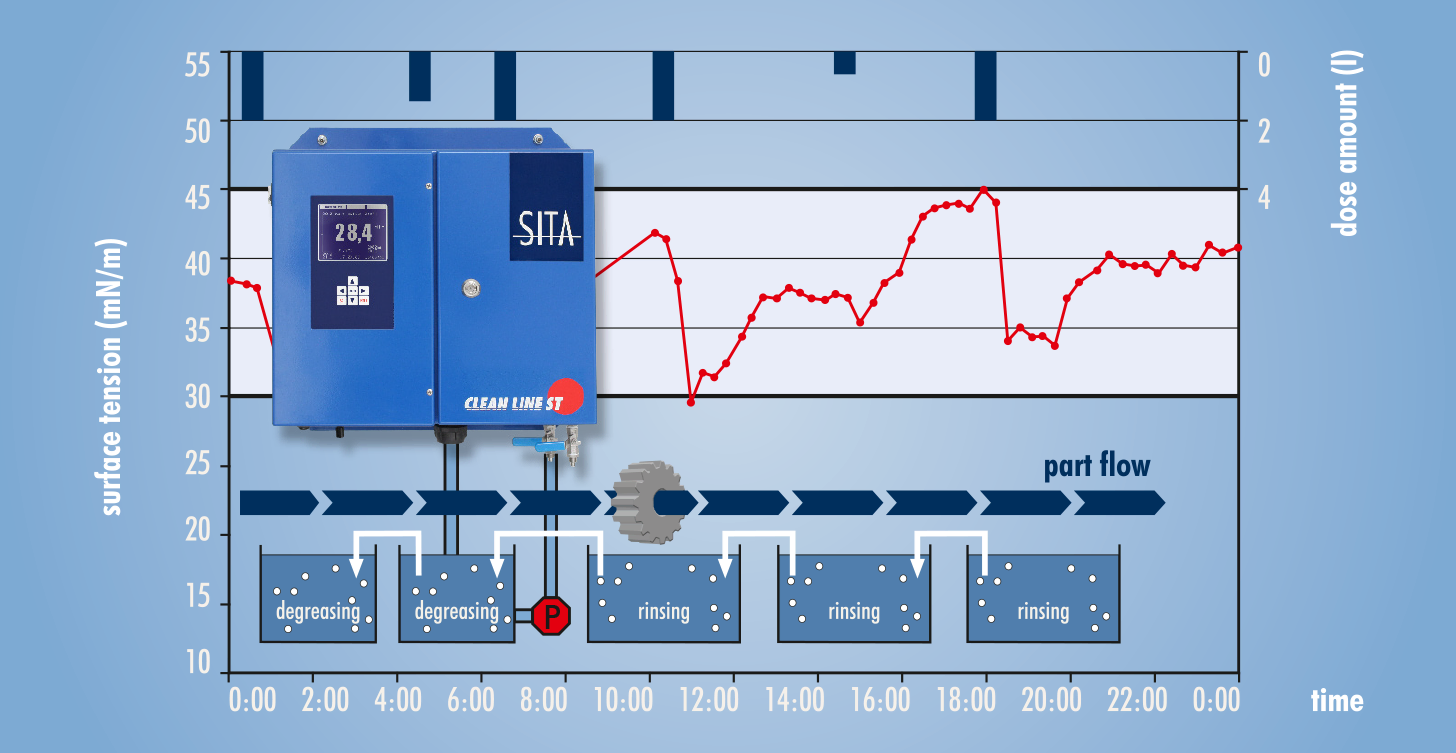

Príklad z praxe: Automatické dávkovanie čistiaceho prostriedku pred pokovovaním piestov automobilov
Pri pokovovaní povrchov automobilových piestov vysoké štandardy čistoty vyžadujú udržiavanie koncentrácie čistiaceho prostriedku v rámci presne stanovených limitov.
Riešenie SITA clean line ST umožňuje nepretržité monitorovanie zložiek čistiaceho prostriedku a ich dávkovanie podľa spotreby. Tým sa eliminuje riziko vyčerpania alebo predávkovania čistiaceho prostriedku, čím sa zabezpečuje optimálna kvalita čistenia. Systém zároveň prispieva k zvýšeniu spoľahlivosti procesu a zvyšuje efektívnosť znížením spotreby čistiaceho prostriedku.
Technické dáta
Povrchové napätie
| Merací rozsah | (10–100) mN/m (dyn/cm) |
| Rozlíšenie | 0.1 mN/m (dyn/cm) |
| Reprodukovateľnosť | 0.5 mN/m |
Životnosť bublinky
| Kontrolovaný rozsah | (15–15,000) ms |
| Rozlíšenie | 1 ms |
Teplota kvapaliny
| Merací rozsah | (0–80) °C |
| Rozlíšenie | 0.1 K |
| Meracia odchýlka | 1 K |
Všeobecné údaje
| Povrchový materiál | 480 mm x 480 mm x 170 mm (HxBxT), oceľ (1.4301) |
| Hmotnosť | ca. 23 kg |
| Prijateľná okolitá teplota | (10–40) °C |
Materiály prichádzajúce do kontaktu s kvapalinou
| Kovová kapilára | oceľ (V2A & V4A), PTFE, FKM (viton), PEEK, PU, PA, PP |
| Sklenená kapilára | oceľ (1,4401, 1,4408, 1,4571), borosilikátové sklo, PTFE, FKM (viton), PEEK |
| Teflónová kapilára | oceľ, PTFE, PFA, PVDF, PEEK |
Elektrické pripojenia / rozhrania
| Voltage | (110…240) V, (50…60) Hz, max. 350 W |
| Rozhranie (Service) | RS232, 9-pol. SUB-D |
| Vzdialené ovládanie | Modem, analóg |
| Signal | Chyba/prerušenie, prekročenie a podrozsah povrchového napätia, bezpotenciálové kontakty |
| Požiadavka na meranie | Prístup pre izolovaný kontakt |
| Aktuálne rozhrania | Povrchové napätie(0…100) mN/m: 4…20 mA |
| Teplota 0…100 °C: 4…20 mA |
Fluidné spojenia
| Prívod vody | 2…6 bar, G 1/4″ vnútorné rozpätie (10…80°C) |
| prívod vzorky | 1…6 bar, G 1/4″ vnútorné rozpätie (10…80°C) |
| Voda & výpust vzorky | Rúrková armatúra (štandardná verzia: PA) |
Časté otázky k online tenziometru SITA clean line ST
Čo prinesie online meranie oproti ručnému?
clean line ST meria povrchové napätie kúpeľa nepretržite alebo v nastavených intervaloch a hodnotu posiela do riadenia linky. Dávkovanie odmasťovača sa riadi podľa skutočnej koncentrácie tenzidov, nie podľa počtu umytých dielov alebo času, takže šetríte chémiu a predchádzate reklamáciám z nedostatočného odmastenia.
Do akých liniek sa clean line ST inštaluje?
Do priemyselných umývacích a odmasťovacích liniek v automobilovom priemysle, elektronike a kovoobrábaní, do galvanických predúprav, do liniek na čistenie kremíkových doštičiek (TMAH) a do výroby chémie. Prístroj má nerezové puzdro, váži asi 24,5 kg a meria kúpele s teplotou 0 – 80 °C podľa typu nádoby.
Aké rozhrania má pre riadiaci systém linky?
Prístroj poskytuje analógový signál a chybový výstup a dá sa vzdialene ovládať; namerané hodnoty je možné zaznamenávať pre audit a trendovú analýzu. Konkrétne prepojenie s vaším PLC navrhneme pri obhliadke linky.
Čo treba pre inštaláciu?
Prívod vzorky z kúpeľa (2 – 6 bar), prívod vody na oplach, elektrické napájanie a miesto na montáž pri kúpeli. Prístroj má automatický oplach kapiláry, takže údržba sa obmedzuje na pravidelnú kontrolu.
Dá sa clean line ST vyskúšať pred kúpou?
Áno. Odporúčame začať ručným meraním DynoTesterom+ na vašej linke, ktoré ukáže, ako sa kúpeľ správa, a potom navrhnúť online inštaláciu. Pilotnú inštaláciu a zaškolenie obsluhy zabezpečíme na Slovensku aj v Česku.
