SITA ConSpector

Logo SITA ConSpector

Jednoduchá kontrola úrovne kontaminácie v čistiacich a oplachovacích kúpeľoch

CIEĽ Vyhodnotenie stavu kúpeľa nezávisle od prietoku dielov alebo času prevádzky kúpeľa. Stanovenie kontaminácie kúpeľa pomocou fluorescenčného merania.

JEDNODUCHÉ Spustenie merania stlačením jedného tlačidla a zobrazenie výsledku merania v priebehu niekoľkých sekúnd.

MULTIFUNKČNÉ Mobilné a praktické meracie zariadenie použiteľné priamo v prevádzke alebo v laboratóriu. Efektívne riadenie kúpeľa optimalizáciou času jeho prevádzky.

SITA ConSpector

Produktové video

CHARAKTERISTIKA

VELIČINA: Intenzita fluorescencie v RFU

Oblasti použitia:

  • Kontrola kontaminácie v čistiacich a oplachovacích kúpeľoch s vodnými alebo rozpúšťadlovými čistiacimi roztokmi.
  • Kontrola ochrany proti korózii: Monitorovanie obsahu ochrany proti korózii/oleja v konzervačných kúpeľoch s rozpúšťadlami.

Použitie

Detekcia organických kontaminácií, ako sú oleje, tuky, chladiace mazivá alebo oddeľovacie činidlá, v prostredí s vodnými médiami a rozpúšťadlami.

Meranie

Odolné ručné meracie zariadenie s ponornou sondou alebo automatizované inline meranie v prietokových procesoch.

Monitorovanie merania

Štandardy fluorescencie SITA.

Priemysel

Automobilový priemysel, strojárstvo, strojné inžinierstvo, medicínska technológia, elektrotechnika, povrchová technológia, letecký priemysel a ďalšie.

Aplikácia

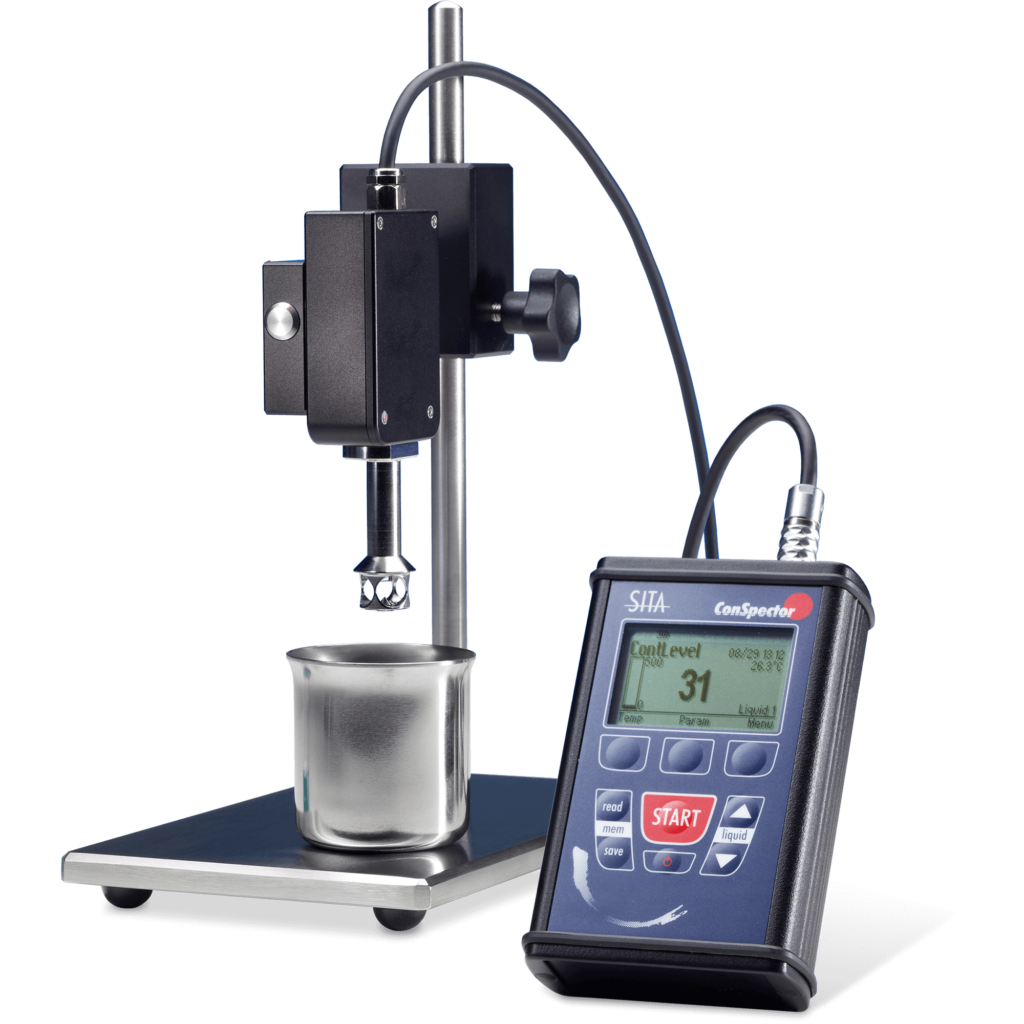

SITA ConSpector

Odstraňovanie kontaminácie z čistiacich a oplachovacích kúpeľov v priemyselnom čistení dielov zabezpečuje dlhú prevádzkovú dobu kúpeľa a vysokú čistotu dielov. SITA ConSpector dokáže merať kontamináciu kúpeľa priamo v prevádzke alebo v laboratóriu. Výsledok merania je dostupný v priebehu niekoľkých sekúnd.

Zmeny v procese, ako napríklad zlyhanie filtračnej jednotky alebo výrazné zvýšenie úrovne kontaminácie v kúpeli, sú spoľahlivo zistené a umožňujú okamžitú reakciu. Opatrenia na ošetrenie je možné cielene aplikovať a monitorovať. Čistiaci proces môže byť vykonávaný v rámci povolených hraničných hodnôt, čo vedie k spoľahlivému výsledku čistenia. Kontrola oplachovacích krokov s ohľadom na prenos kontaminácie alebo čistiacich chemikálií zabraňuje opätovnému znečisteniu dielov.

Príklady detegovateľnej
kontaminácie:

Chladiace mazivá
Valcovací olej
Tuk
Oleje na hlboké ťahanie
Oddeľovacie činidlá

PRINCÍP MERANIA

Fluorescencia kontaminácie kúpeľa (napr. kvapka oleja) je stimulovaná zdrojom UV svetla. Fotodióda v senzorovej hlave zariadenia SITA ConSpector meria intenzitu žiarenia emitovaného fluorescenciou pri určenej vlnovej dĺžke v oblasti modrého svetla. Intenzita fluorescencie závisí od úrovne kontaminácie na objem.

SITA ConSpector pracuje na základe konfokálneho meracieho princípu. Excitačné svetlo a svetlo emitované fluorescenciou sledujú rovnakú paralelnú dráhu lúča. Meranie úrovne kontaminácie je možné jednoducho realizovať ponorením diaľkovej ponornej sondy do vzorky kúpeľa.

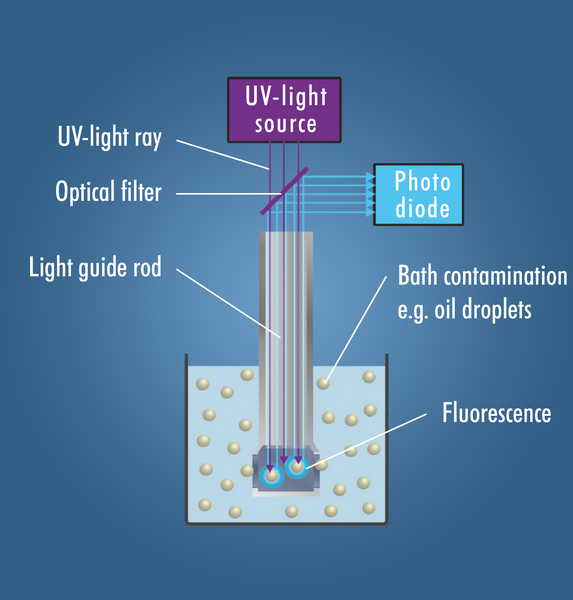

Princíp fluorescenčného merania kontaminácie čistiaceho kúpeľa

PRÍSLUŠENSTVO

Čistiaca sada

Kompletné vybavenie pre jednoduché čistenie senzorovej optiky, obsah balenia:

  • Mech s kompresorovou funkciou
  • 3 kvapkadlové fľaštičky s čistiacimi kvapalinami
  • 50 mikrovláknových utierok
  • 100 vatových tyčiniek
  • Bezpečnostné listy

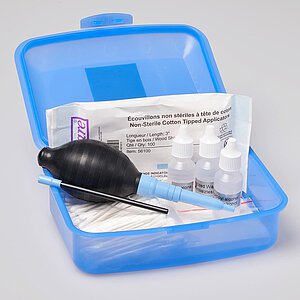

SITA čistiaca súprava pre optiku fluorescenčného senzora

Kalibračné štandardy

Sada kalibračných štandardov na rýchlu kalibráciu a overenie zariadenia priamo na mieste.

  • Kalibračný štandard C0: bez fluorescencie
  • Kalibračný štandard C1: definovaná fluorescencia

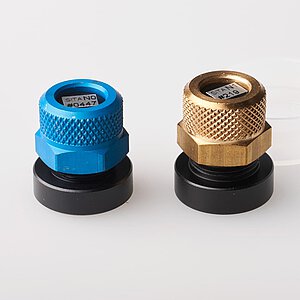

SITA pracovné štandardy na kontrolu fluorescenčných prístrojov

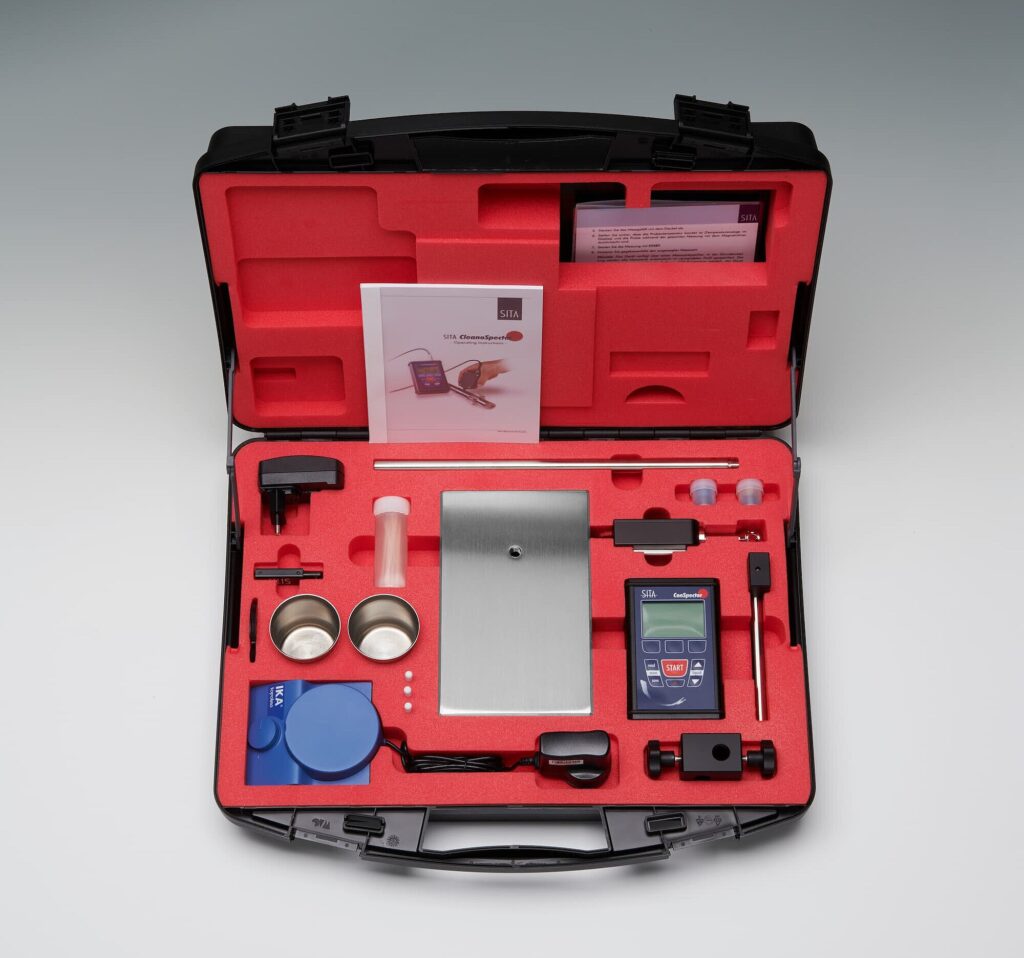

SITA ConSpector – v prenosnom kufríku

Základné zariadenie

  • Senzor
  • Stojan s tyčou a platňou
  • Držiak zariadenia
  • Magnetický držiak
  • Odolný kufrík na meracie zariadenie
  • Sieťový adaptér a USB kábel
  • 2 nerezové poháre s vekom
  • Magnetická miešačka
  • 3 magnetické miešacie tyčinky
  • Čistiace tyčinky
  • USB kľúč so softvérom (voliteľné)
  • Návod na obsluhu
  • Príručka na rýchle spustenie
  • Kalibračný certifikát

Časté otázky ku kontrole zaolejovania kúpeľov prístrojom SITA ConSpector

Ako zistím, či je umývací alebo oplachový kúpeľ zaolejovaný?

Ponorte sondu ConSpectora do kúpeľa – prístroj za pár sekúnd zmeria fluorescenciu oleja a maziva rozpusteného alebo emulgovaného v kúpeli v rozsahu 1 – 40 000 RFU. Porovnaním s hodnotou čerstvého kúpeľa viete, koľko oleja sa nahromadilo a kedy kúpeľ vymeniť.

V akých kúpeľoch sa ConSpector používa?

Vo vodných umývacích a oplachových kúpeľoch, v kúpeľoch na ochranu proti korózii a v rozpúšťadlových kúpeľoch pri teplote 0 – 100 °C. Používa sa v automobilovom priemysle, kovoobrábaní a pri predúprave pred lakovaním a galvanizáciou.

Čím sa líši od merania povrchového napätia?

Tenziometer sleduje aktívne tenzidy (odmasťovací účinok), ConSpector sleduje nahromadený olej (zaťaženie kúpeľa). Obe veličiny spolu ukazujú, či kúpeľ doplniť alebo vymeniť, preto sa často používajú spoločne.

Dá sa merať aj nepretržite?

Áno, ConSpector existuje aj v prietokovom inline vyhotovení a pre trvalé sledovanie kúpeľa slúži SITA clean line BC. Ručná verzia je vhodná na pravidelné kontroly viacerých kúpeľov jedným prístrojom.

Aká je presnosť?

Maximálna odchýlka je 0,5 % z meracieho rozsahu. Limitné hodnoty stanovíte z referenčných meraní na čerstvom a vyčerpanom kúpeli; pri uvedení vám pomôžeme nastaviť zásahové hranice.

Súvisiace riešenie: Kontrola odmasťovacieho kúpeľa – kedy doplniť a kedy vymeniť

PUBLIKÁCIE

  • Grenzwertbildung für hinreichende Bauteilsauberkeit
  • Kunststoffanbauteile prozesssicher reinigen – Steigende Reinigungsanforderungen durch Prozessmesstechnik im Griff
  • Reinigungsbäder unter Kontrolle – Fluoreszenzmessgerät für die Teilereinigung

Vyžiadajte si ponuku, ukážku alebo zapožičanie

Napíšte nám, aké meranie potrebujete riešiť. Pripravíme cenovú ponuku, dohodneme ukážku merania u vás alebo zapožičanie prístroja na skúšku. Odpovedáme spravidla do nasledujúceho pracovného dňa. Telefonicky: +421 910 296 233.
