Jednoduché meranie kontaktného uhla vo výrobnom procese

SITA SurfaSpector sa používa na rýchle a jednoduché testovanie zmáčavosti kovových, sklenených a plastových povrchov, napríklad po predúprave alebo čistení povrchu.

Zariadenie kombinuje objektívne meranie kontaktného uhla s jednoduchou obsluhou a umožňuje spoľahlivé posúdenie povrchu.

Vlastnosti

  • Automatizovaný merací postup s umiestnením kvapky, detekciou kvapky a stanovením kontaktného uhla.
  • Mobilné a flexibilné použitie bez potreby PC priamo v závode alebo počas procesu.
  • Jednoduchá a intuitívna obsluha cez dotykovú obrazovku.
  • Praktická senzorová hlava na meranie na rôznych geometriách povrchu.

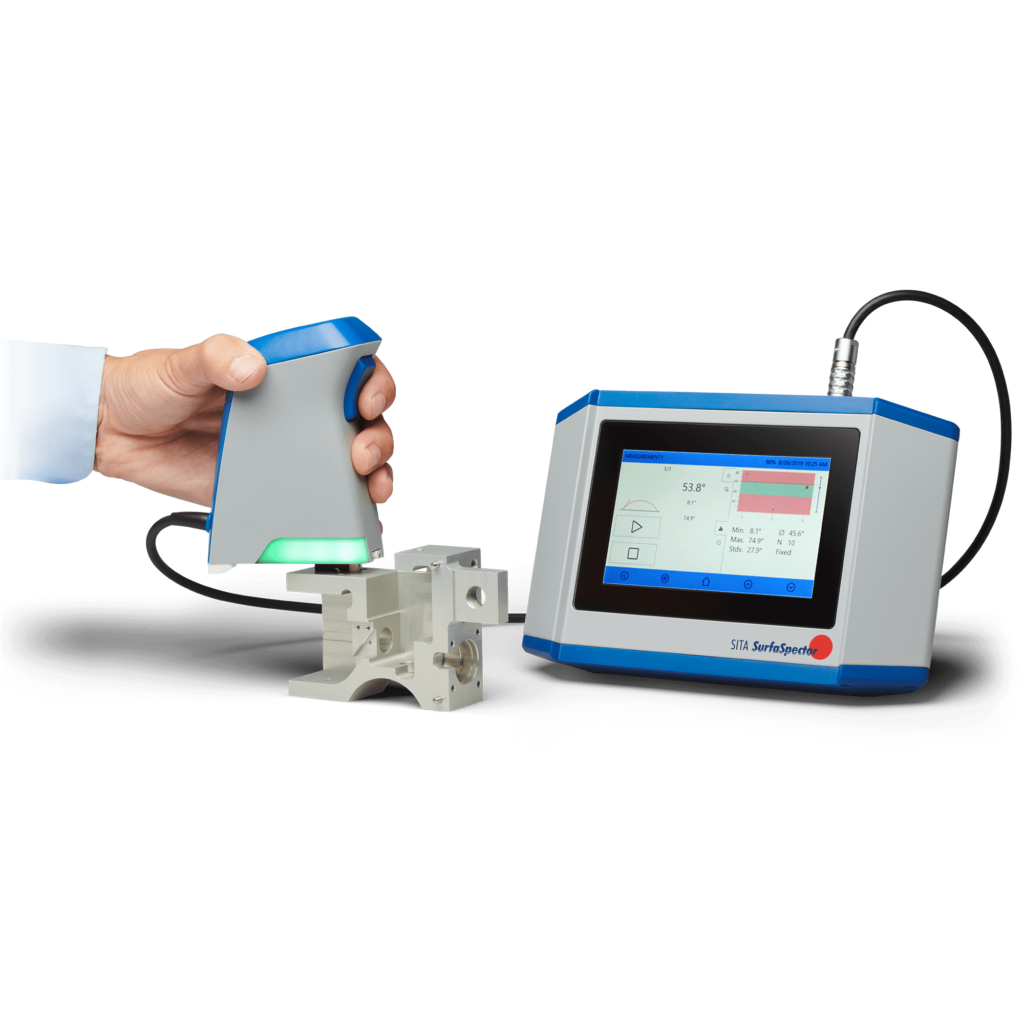

SITA SurfaSpector

Produktové video

CHARAKTERISTIKA

Meraná veličina: kontaktný uhol v stupňoch (°)

Oblasti použitia:

  • Kontrola aktivácie povrchu, napríklad po plazmovom ošetrení
  • Testovanie zmáčavosti
  • Kontrola kvality po čistení častí
  •

Použitie

Kontrola kontaktného uhla vody na povrchoch, napríklad plasty, kovy, keramika, sklo a ďalšie.

Meranie

Optické, nedeštruktívne, netoxické (kvapka čistej vody 1 µl)

Monitorovanie merania

Štandardy kvapiek SITA (štandardná dodávka)

Priemysel

Povrchová technológia, automobilový priemysel, strojárstvo, medicínska technika, elektrotechnika, letectvo a mnoho ďalších.

Aplikácie
SITA SurfaSpector

  • Zabezpečenie kvality po čistení dielov
  • Kontrola zmáčavosti
  • Testovanie aktivácie povrchu, napríklad po plazmovom ošetrení, a mnoho ďalších aplikácií v analýze povrchov

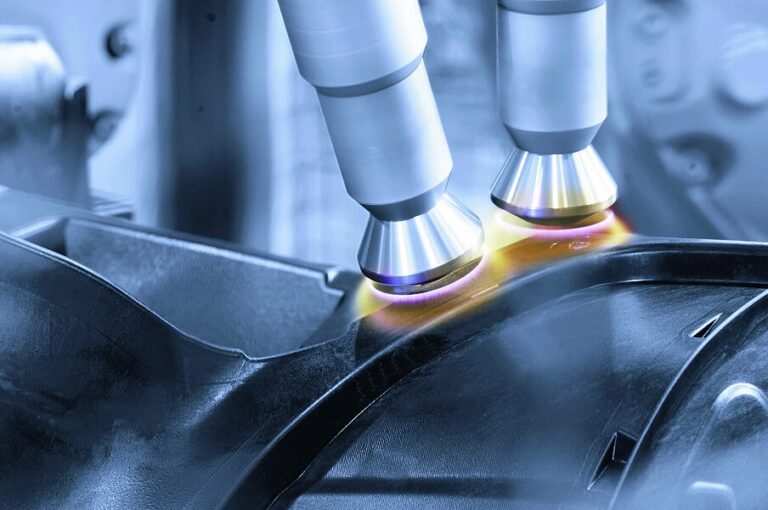

SITA SurfaSpector – aplikácia – test zmáčavosti

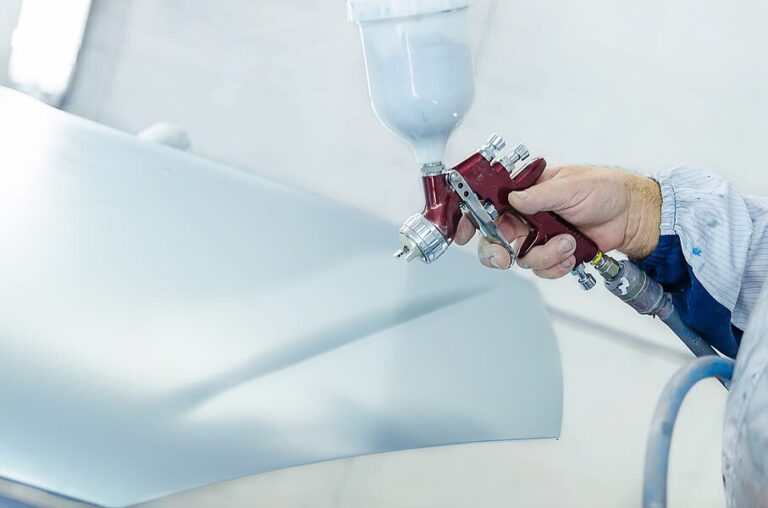

SITA SurfaSpector – aplikácia – test zmáčavosti

PRINCÍP MERANIA

Merací princíp

Kontaktný uhol θ (tiež nazývaný hraničný alebo uhol zmáčania) je uhol, ktorý kvapka kvapaliny, zvyčajne vody, prípadne metanolu, vytvára pri rozlievaní na pevnom povrchu. Veľkosť kontaktného uhla závisí od interakcií medzi tekutinou a pevným materiálom.

  • θ = 0°: úplné zmáčanie
  • 0° < θ < 90°: hydrofilný povrch, zmáčateľný
  • θ > 90°: hydrofóbny až superhydrofóbny povrch, ťažko zmáčateľný
  • θ > 160°: superhydrofóbny povrch („efekt lotosového listu“ pri použití vody ako testovacej kvapaliny)
Princíp merania kontaktného uhla – tieň kvapky a krivka

Meranie kontaktného uhla so zariadením SITA SurfaSpector

Kvapka vody je presne umiestnená na povrch pomocou automatickej dávkovacej jednotky. Kvapka je osvetlená zo strany, čo spôsobí, že jej tieň dopadne na naklonenú meraciu plochu. Projekcia je snímaná zhora vysokorozlišovacou kamerou a obraz je upravený na správnu perspektívu. Tvar kvapky je analyzovaný a vypočíta sa kontaktný uhol. Čím menší je kontaktný uhol, tým vyššia je zmáčavosť povrchu.

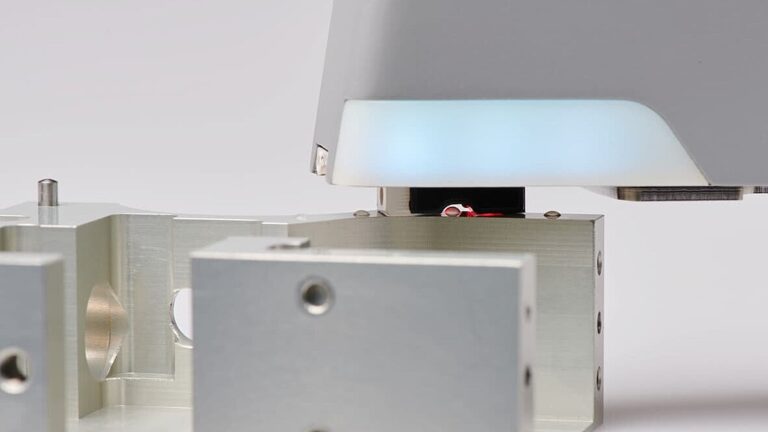

SITA SurfaSpector – s kvapkou počas merania

Technické dáta

Kontaktný uhol

Rozsah 5°…175°
Rozlíšenie 0,1°
Procesná kvapalina Čistá voda, doplniteľná, 4 ml na 4 000 meraní

Meracia metóda

Optické určenie kontaktného uhla kvapky
Objem jednej kvapky 1 μl
Min. povrch pre meranie 5 x 5 mm

Napájanie

Li-Ion batéria 2 × 6 400 mAh, min. 6 hodín merania
Zdroj napájania 12 V, 2,5 A (max. 17 V, 3 A)

Všeobecné údaje

USB USB-C (prenos dát, USB-C power)
Displej 5″ TFT displej 800 × 480 px, kapacitný dotykový displej s intuitívnym grafickým rozhraním
Senzor Tlačidlo na spustenie merania, LED pre optickú odozvu
Pamäť 10 GByte
Rozmery (v × š × d) Základná jednotka: 80 × 210 × 130 mm; Senzor: 117 × 50 × 82 mm
Hmotnosť Základná jednotka: 1 100 g; Senzor: 330 g

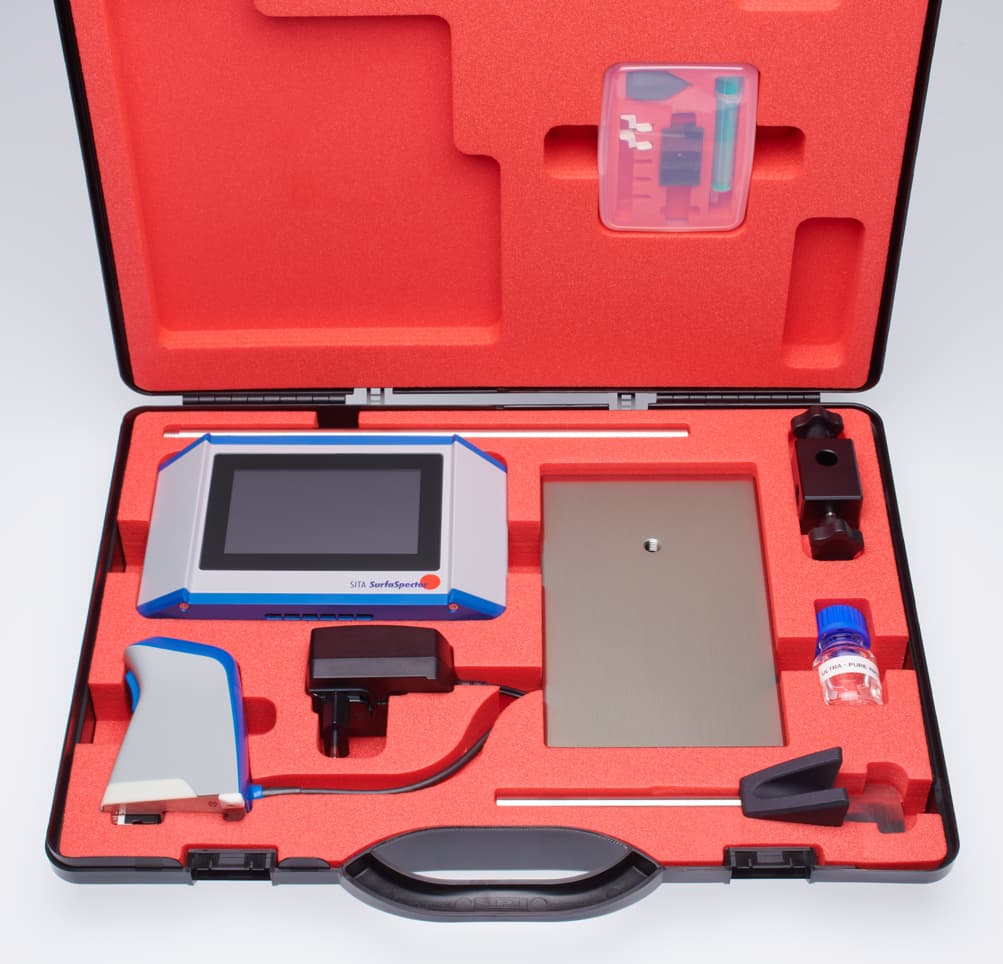

SITA SurfaSpector – v prenosnom kufríku

Základné zariadenie

  • Meracie zariadenie
  • Senzorová hlava
  • Odolný kufrík na zariadenie
  • Napájací zdroj a USB kábel
  • Stojanový držiak pre senzorovú hlavu (voliteľný)
  • Ultračistá voda
  • Návod na obsluhu
  • Rýchly sprievodca
  • Kalibračný certifikát
  • Príslušenstvo (dodatočná projekčná plocha, nástroj na výmenu projekčnej plochy, dopĺňacia striekačka, pracovný štandard)

Časté otázky k meraniu kontaktného uhla prístrojom SITA SurfaSpector

Ako overím, že plazmová alebo korónová úprava bola účinná?

Zmerajte kontaktný uhol kvapky vody na dieli pred a po úprave. SurfaSpector nanesie kvapku 1 µl a kontaktný uhol vyhodnotí automaticky v rozsahu 5 – 175° s rozlíšením 0,1°. Pokles uhla potvrdzuje aktiváciu povrchu; hodnotu zapíšete do protokolu.

Prečo nestačia testovacie atramenty?

Atramenty dávajú len odpoveď áno/nie k jednej hodnote povrchového napätia, závisia od operátora a kontaminujú diel. Kontaktný uhol je objektívne číslo, meranie je nedeštruktívne a dá sa použiť v kontrolnom pláne so stanoveným limitom.

Aká hodnota kontaktného uhla je dobrá pre lepenie alebo lakovanie?

Všeobecne platí: čím nižší uhol, tým lepšia zmáčavosť. Hodnoty pod 30° znamenajú veľmi dobrú zmáčavosť, nad 90° hydrofóbny povrch. Konkrétny limit závisí od materiálu, lepidla alebo laku – stanovíte ho meraním referenčných dielov s dobrou a zlou priľnavosťou.

Dá sa merať priamo vo výrobe?

Áno, SurfaSpector je prenosný prístroj s 5-palcovým dotykovým displejom, nepotrebuje počítač ani laboratórny stôl. Meria na kovoch, plastoch, skle a povlakoch po čistení, plazme, laserovom čistení alebo pred lepením a potlačou.

Kedy potrebujem laboratórny goniometer?

Ak chcete počítať voľnú povrchovú energiu z viacerých testovacích kvapalín alebo skúmať dynamiku zmáčania, je vhodný laboratórny prístroj. Pre výrobnú kontrolu zmáčavosti vodou je SurfaSpector rýchlejšie a lacnejšie riešenie.

Súvisiace riešenie: Zmáčavosť po plazme a kontaktný uhol

PUBLIKÁCIE

  • Optimierte Prüftechnik zur Qualitätskontrolle nach dem Reinigen und Aktivieren
  • Fertigungsnahe Prozesskontrolle durch mobilen Benetzungstest
  • Einfache Benetzungskontrolle in wenigen Sekunden
